Norka Centaurus

Kuvaus

Yleistä:

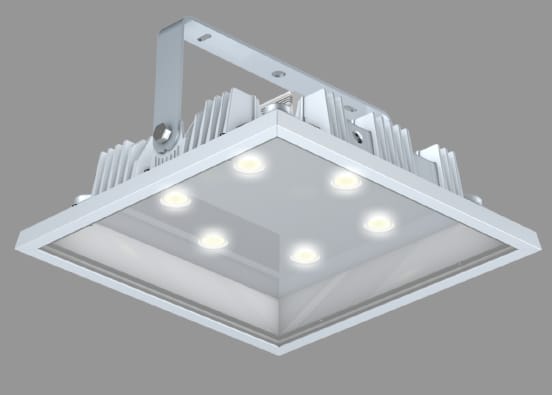

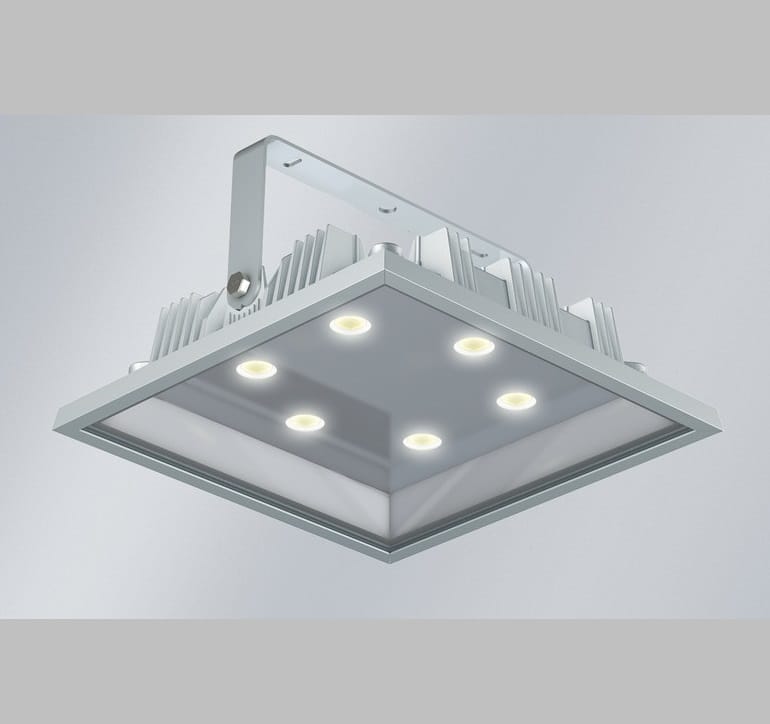

Pinta-asennettava jykevätekoinen LED -valonheitin sopii erityisesti korkeisiin tiloihin kuten teollisuuden kohteisiin, nostureihin ja varastotiloihin. Saatavana 3000K (W), 4000K (N), 5000K (C) sekä korkean värintoiston (3000K WHC High CRI) versiona. Kotelointiluokka IP65. IK10.

Rakenne:

Valasimen runko on tehty painevaletusta alumiinista. Pitkäikäiset silikonitiivisteet. Suojalasivaihtoehtoina PC kirkas ja ESG kirkas. Sisäänrakennettu alumiiniheijastin. Lämpöeristetty himmennettävä 1-10V virtalähde. Valaisimen väri harmaa (RAL 9006).

Asennus:

Yksittäisasennettava, päättyvä asennus -o. Kiinnitys kannakkeilla ( kallistus säädettävissä 45o ) tai vaijerikinnityksellä. M20 kaapelin sisäänvientiaukko. Sisältää 2m kylmäeristetyn kaapelin 5×1,5 mm2.

Ladattavat tiedostot
pdf Tuotepdf valonjako Valonjakotiedostot jakoavain Asennusohjeet resitanssi Kemikaalinkestotaulukko
Tuotenumero Teho ( W ) Valovirta (lm) Värilämpötila ( K ) Värintoisto ( CRI )
Centaurus W
915 230 X3 AB18622110300080
915 300 X3 AB24426740300080
915 340 X3 AB26533160300080
915 440 X3 AB35440100300080
Centaurus N
915 230 X4 AB18623370400080
915 300 X4 AB24428440400080
915 340 X4 AB26535050400080
915 440 X4 AB35442670400080
Centaurus C
915 230 X5 AB18625360500070
915 300 X5 AB24430990500070
915 340 X5 AB26538050500070
915 440 X5 AB35446490500070
Centaurus WHC (korkea värintoisto)
915 230 X1 A+B18618090300090
915 300 X1 A+B24421880300090
915 340 X1 A+B26527130300090
915 440 X1 A+B35432820300090

X ( valonjako ) = 3 keskileveä, 2 kapea, 4 leveä, 8 keskitetty
A ( suojalasi) = 4 PC kirkas, 6 ESG turvalasi
B (kiinnitys) = 2 kannakekiinnitys, 6 vaijerikiinnitys

centaurus kannake mittakuvacentaurus mittakuva
Mittakuva kannakekiinnitteiselle versiolleMittakuva vaijerikiinnitteselle versiolle.
 Mittatiedot
KiinnitystapaL
(mm)
B
(mm)
H
(mm)
a
(mm)
Paino
(Kg)
  Vaijerikiinnitys (6)53053018038818,2
  Kannakekiinnitys (2)530530290300±720,2
