Norka Polaris LED
Norka Polaris LED - Image 2
Norka Polaris LED - Image 3

Norka Polaris LED

Osasto:
Lataa PDF

Kuvaus

Yleistä:

Jykevätekoinen LED- valonheitin. Sopii erityisesti kylmävarastoihin,teollisuusvalaisuun ja varastotiloihin. Saatavana 3000K, 4000K, 5000K sekä korkean värintoiston (High CRI) versiona. Kotelointiluokka IP65. IK10.

Takuu viisi (5) vuotta.

Rakenne:

Valasimen runko on tehty painevaletusta alumiinista, väritykseltään RAL 9006. Häikäisysuojavaihtoehtoina kirkas PC ,turvalasi ESG ja strukturoitu ESG. Sisäänrakennettu alumiiniheijastin (MIRO SILVER).

Asennus:

Useita asennusvaihtoehtoja:
1. Kattokiinnitys (2xM10)
2. Kiinnike poikittain
3. Kiinnike pitkittäin
4. Kiinnike pitkittäin tärinänestolla
5. Kiinnike poikittain tärinänestolla
6. Vaijerikiinnitys
7. Asennuskotelo kattoon

Muuta:

Saatavana myös himmennettävänä versiona. (1-10V ja DALI)

Ladattavat tiedostot
valonjako Valonjakotiedostot jakoavain Asennusohjeet resitanssi Kemikaalinkestotaulukko
Valonlähde Värilämpötila (K) Valovirta (lm) Teho (W) Tuotenumero+A+B
POLARIS 83W 3000 5350 70 988 092 03 _ _
POLARIS 122W 3000 8010 110 988 122 03 _ _
POLARIS 186W 3000 16580 129 988 187 03 _ _
POLARIS 248W 3000 20050 175 988 248 03 _ _
POLARIS 83N 4000 6280 70 988 092 04 _ _
POLARIS 122N 4000 9540 110 988 122 04 _ _
POLARIS 186N 4000 17530 129 988 187 04 _ _
POLARIS 248N 4000 21330 175 988 248 04 _ _
POLARIS 83C 5000 7150 70 988 092 05 _ _
POLARIS 122C 5000 10900 110 988 122 05 _ _
POLARIS 186C 5000 19020 129 988 187 05 _ _
POLARIS 248C 5000 23240 175 988 248 05 _ _
POLARIS 83WHC 3000 (High CRI) 5140 70 988 092 01 _ _
POLARIS 122WHC 3000 (High CRI) 8000 110 988 122 01 _ _
POLARIS 186WHC 3000 (High CRI) 13570 129 988 187 01 _ _
POLARIS 248WHC 3000 (High CRI) 16410 175 988 248 01 _ _
A B
Suojalasi Asennustapa
4 = PK kirkas 1 = Kattokiinnitys (2xM10)
6 = Turvalasi 2= Kiinnike pitkittäin
7= Strukturoitu turvalasi 3= Kiinnike poikittain
4= Kiinnike pitkittäin,tärinänesto
5= Kiinnike poikittain, tärinänesto
6= Vaijerikiinnitys
7= Asennuskotelo kattoon

Lataa valonjakokuvat: polaris_valonjakokuvat.zip

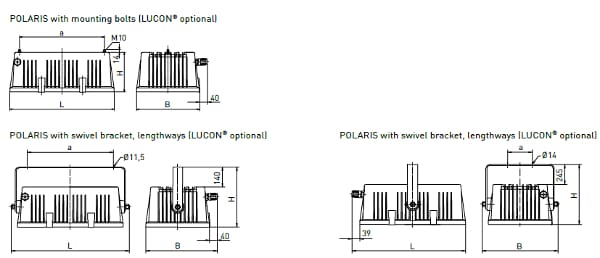

polaris mittakuva

> Tuoteversiot
Versio L
(mm)		 B
(mm)		 H
(mm)		 a
(mm)		 paino
(Kg)
Kiinnityspulteilla
(Mounting bolts)		 528 318 200 430 11,0
Kiinnike poikittain (Crossways) 589 357 340 430 13,0
Kiinnike pitkittäin
(Lengthways)		 567 380 445 123 13,0
