Kuvaus

Yleistä:

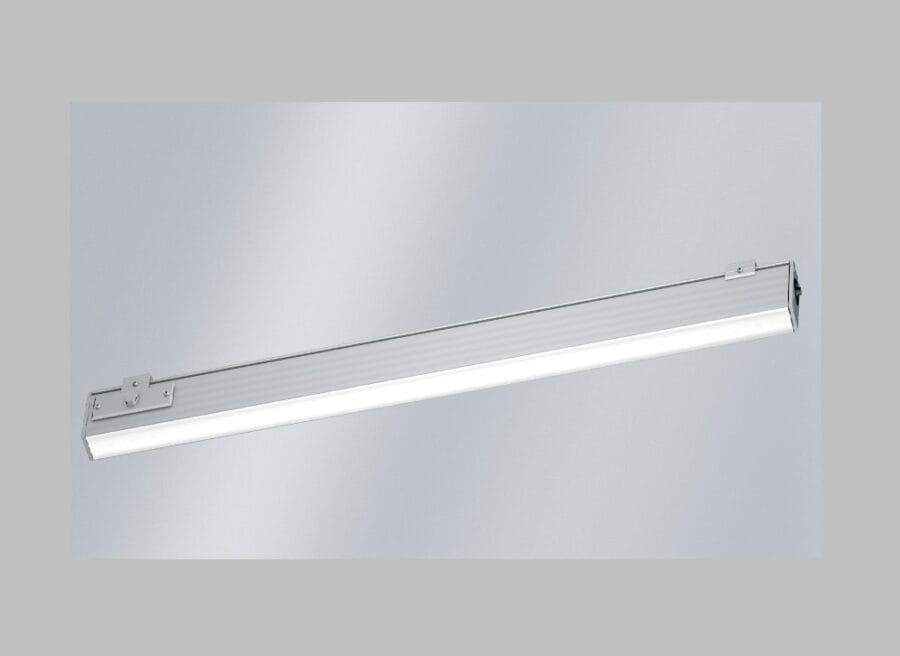

Kompaktinkokoinen IP65-alumiiniprofiilivalaisin. Soveltuu hyvin esimerkiksi seinänpesuun, kattoasennukseen tai opastetauluvalaisimeksi. Voidaan asentaa joko seinään tai kattoon, valokeila alas- tai ylöspäin. Valaisin on saatavana 3000K, 4000K, 5000K ja 6500K. Kolme runkopituutta: m600 (600mm),  m1200 (1160mm) ja m1500 (1440mm). Vain 42mm leveä ja 70mm korkea profiili mahdollistaa asennuksen ahtaaseenkin tilaan. Käyttölämpötila-alue -25°C … +40°C. Lukuisia eri valonjakovaihtoehtoja. Kotelointiluokka IP65.

L80 B10 > 60.000 h at +40°C

L80 B10 >100.000h at +25°C

Takuu viisi (5) vuotta.

Rakenne:

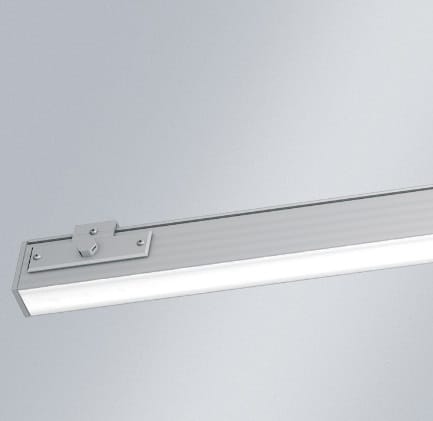

Valaisinrunko alumiiniprofiilia, anodisoitu alumiini (vaaleanharmaa). Suojalasina kirkas PMMA. Viimeistelty lasin sovitus saumattomasti valaisinrungon tasoon eliminoi lasin likaantumisen pölystä tai puunlehdistä ylöspäin asennettuna vuosienkaan kuluessa. Osassa malleista Fresnel linssi 6° (epäsymmetrinen), 30° (”keskitetty”) tai keskileveällä 60o valonjaolla. Valaisintoimitus sisältää kaksi pinta-asennuskiinnikettä kattoasennukseen (seinäkiinnikkeet lisätarvikkeena).

Kytkentä:

Yksittäis- tai jonoasennettava, vakiona 3 x 1.5 mm² läpijohdotus. Kaapelin läpiviennit valaisimen molemmassa päädyssä.

Muuta:

Valaisimeen on saatavana seuraavat optiot:

Tuotekoodi Kuvaus
100 502 DALI-himmennys
162 700 Värilämpötila 2700 K
163 000 Värilämpötila 3000 K
165 000 Värilämpötila 5000 K
166 500 Värilämpötila 6500 K
539 010 Asennuskiinnike jatkuvan valojonon muodostamiseen



Ladattavat tiedostot
jakoavain Asennusohjeet resitanssi Kemikaalinkestotaulukko



Tuotekoodi Teho Valovirta Värilämpötila Pituus Valonjako
m600 5392803424–E–MC1   8 W 1100 lm 4000 K 600 mm Keskileveä
m600 5392803424–E–MC3 10 W 1500 lm 4000 K 600 mm Keskileveä
m600 5392803424–E–MC5 11 W 1710 lm 4000 K 600 mm Keskileveä
m600 5392803424–E–MC7 13 W 2110 lm 4000 K 600 mm Keskileveä
m600 5392803424–E–MC9 16 W 2520 lm 4000 K 600 mm Keskileveä
m600 5392806414–E–MC1  8 W 1100 lm 4000 K 600 mm Epäsymmetrinen (6°)
m600 5392806414–E–MC3 10 W 1500 lm 4000 K 600 mm Epäsymmetrinen (6°)
m600 5392806414–E–MC5 11 W 1710 lm 4000 K 600 mm Epäsymmetrinen (6°)
m600 5392806414–E–MC7 13 W 2110 lm 4000 K 600 mm Epäsymmetrinen (6°)
m600 5392806414–E–MC9 16 W 2520 lm 4000 K 600 mm Epäsymmetrinen (6°)
m600 5392808424–E–MC1  8 W 1100 lm 4000 K 600 mm Keskitetty
m600 5392808424–E–MC3 10 W 1500 lm 4000 K 600 mm Keskitetty
m600 5392808424–E–MC5 11 W 1710 lm 4000 K 600 mm Keskitetty
m600 5392808424–E–MC7 13 W 2110 lm 4000 K 600 mm Keskitetty
m600 5392808424–E–MC9 16 W 2520 lm 4000 K 600 mm Keskitetty
m1200 5394803424–E–MC1 13 W 2190 lm 4000 K 1160 mm Keskileveä
m1200 5394803424–E–MC3 18 W 3000 lm 4000 K 1160 mm Keskileveä
m1200 5394803424–E–MC5 20 W 3410 lm 4000 K 1160 mm Keskileveä
m1200 5394803424–E–MC7 25 W 4230 lm 4000 K 1160 mm Keskileveä
m1200 5394803424–E–MC9 29 W 5040 lm 4000 K 1160 mm Keskileveä
m1200 5394806414–E–MC1 13 W 2190 lm 4000 K 1160 mm Epäsymmetrinen (6°)
m1200 5394806414–E–MC3 18 W 3000 lm 4000 K 1160 mm Epäsymmetrinen (6°)
m1200 5394806414–E–MC5 20 W 3410 lm 4000 K 1160 mm Epäsymmetrinen (6°)
m1200 5394806414–E–MC7 25 W 4230 lm 4000 K 1160 mm Epäsymmetrinen (6°)
m1200 5394806414–E–MC9 29 W 5040 lm 4000 K 1160 mm Epäsymmetrinen (6°)
m1200 5394808424–E–MC1 13 W 2190 lm 4000 K 1160 mm Keskitetty
m1200 5394808424–E–MC3 18 W 3000 lm 4000 K 1160 mm Keskitetty
m1200 5394808424–E–MC5 20 W 3410 lm 4000 K 1160 mm Keskitetty
m1200 5394808424–E–MC7 25 W 4230 lm 4000 K 1160 mm Keskitetty
m1200 5394808424–E–MC9 29 W 5040 lm 4000 K 1160 mm Keskitetty
m1500 5396803424–E–MC1 16 W 2740 lm 4000 K 1440 mm Keskileveä
m1500 5396803424–E–MC3 22 W 3760 lm 4000 K 1440 mm Keskileveä
m1500 5396803424–E–MC5 25 W 4270 lm 4000 K 1440 mm Keskileveä
m1500 5396803424–E–MC7 30 W 5290 lm 4000 K 1440 mm Keskileveä
m1500 5396803424–E–MC9 36 W 6300 lm 4000 K 1440 mm Keskileveä
m1500 5396806414–E–MC1 16 W 2740 lm 4000 K 1440 mm Epäsymmetrinen (6°)
m1500 5396806414–E–MC3 22 W 3760 lm 4000 K 1440 mm Epäsymmetrinen (6°)
m1500 5396806414–E–MC5 25 W 4270 lm 4000 K 1440 mm Epäsymmetrinen (6°)
m1500 5396806414–E–MC7 30 W 5290 lm 4000 K 1440 mm Epäsymmetrinen (6°)
m1500 5396806414–E–MC9 36 W 6300 lm 4000 K 1440 mm Epäsymmetrinen (6°)
m1500 5396808424–E–MC1 16 W 2740 lm 4000 K 1440 mm Keskitetty
m1500 5396808424–E–MC3 22 W 3760 lm 4000 K 1440 mm Keskitetty
m1500 5396808424–E–MC5 25 W 4270 lm 4000 K 1440 mm Keskitetty
m1500 5396808424–E–MC7 30 W 5290 lm 4000 K 1440 mm Keskitetty
m1500 5396808424–E–MC9 36 W 6300 lm 4000 K 1440 mm Keskitetty



Light distribution curve”Keskitetty”(concentrated beam) Light distribution curveEpäsymmetrinen 6º
Light distribution curveKeskileveä

m600: L=600mm, a=458mm

m1200: L=1160mm, a=1018mm

m1500: L=1440mm, a=1298mm

Dimensional Drawing
